“線制”是指儀表供電和標準信號傳輸采用的導線數。幾線制的稱謂，是在兩線制變送器誕生后才有的。這是電子放大器在儀表中廣泛應用的結果， 放大的本質就是一種能量轉換過程，這就離不開供電。因此*先出現的是四線制的變送器，即兩根線負責電源的供應，另外兩根線負責輸出被轉換放大的信號（如電壓、電流等）。

四線制

四線制信號的儀表是指：供電回路和信號回路各自獨立，采用隔離電路分開，用于隔離的4～20mA標準信號。所以信號一定是隔離的，通常不接地。電源可以是24VDC，也可以是220VAC。

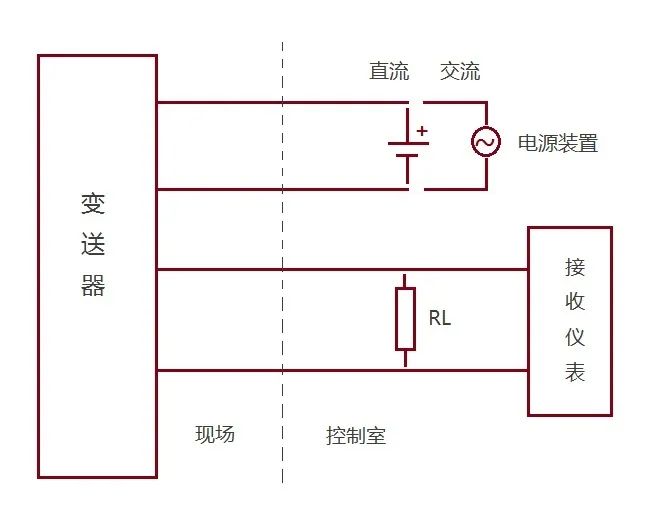

四線制變送器如下圖所示，其供電大多為220V.AC，也有供電為24V.DC的。輸出信號有4-20mA.DC，負載電阻為250Ω，或者0-10mA.DC，負載電阻為0-1.5KΩ；有的還有mA和mV信號，但負載電阻或輸入電阻，因輸出電路形式不同而數值有所不同。

注：220VAC供電的儀表一定是四線制。

三線制

當用兩線制提供的功率不足以給儀表供電時，采用三線制方式，信號為4～20mA標準信號。

三線制的三根線是：一根為電源線（通常為24VDC+），一根為信號線，一根為電源與信號的公共線，用于電壓參考點和電流回路。

三線制變送器如下圖所示，所謂三線制就是電源正端用一根線，信號輸出正端用一根線，電源負端和信號負端共用一根線。其供電大多為24V.DC，輸出信號有4-20mA.DC，負載電阻為250Ω或者0-10mA.DC，負載電阻為0-1.5KΩ；有的還有mA和mV信號，但負載電阻或輸入電阻，因輸出電路形式不同而數值有所不同。

二線制

二線制是兩根導線供電的同時傳輸4～20mA標準信號。非此標準信號不稱為兩線制。兩線制*少供電能力為：4mA×24V-接收儀表功耗-線路損耗。

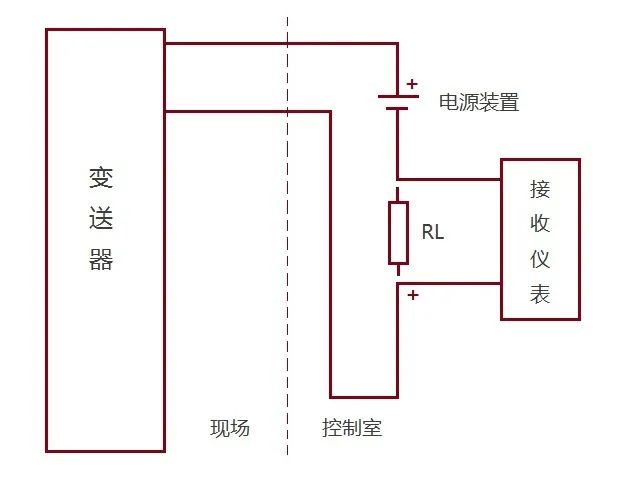

二線制變送器如下圖所示，其供電為24V.DC，輸出信號為4-20mA.DC，負載電阻為250Ω，24V電源的負線電位*低，它就是信號公共線，對于智能變送器還可在4-20mA.DC信號上加載HART協議的FSK鍵控信號。

注：非4～20mA標準信號不稱為兩線制。

如何選用不同線制

由于各種變送器的工作原理和結構不同，從而出現了不同的產品，也就決定了變送器的兩線制、三線制、四線制接線形式。

1、功率大于10W，精度要求較高時，一般選用四線制儀表。

四線制儀表的應用，*早始于DDZ-II型電動單元組合儀表的出現，供電為220V.AC，后續輸出信號為0~10mA.DC的四線制變送器得到了廣泛的應用。由于轉換電路復雜、功耗大等原因， 現在很多儀表仍優先選用四線制，*常見的像科氏力質量流量計和電磁流量計，到現在還是四線制，因為質量流量計需要振動功耗，電磁流量計需要勵磁功耗，2個表的功率都到了10W以上，所以得四線制。

2、減少非安全電壓供電，一般選用三線制儀表。

三線制的應用，為了滿足儀表需要的供電功率設計，把變送器的供電由220V.AC改為低壓直流供電，電源從24V.DC電源箱取用，減少非安全電壓供電。這樣就有了三線制的變送器產品。

3、功率較小且經濟實惠，一般選用二線制。

二線制儀表的應用，采用4-20mA.DC信號，現場儀表就可實現二線制，現在國內二線制變送器的產品應用非常廣泛。

綜上所述，對于用戶而言，選型時應根據本單位的實際情況，如信號制的統一、防爆要求、接收設備的要求、投資等問題來綜合考慮選擇。

雷達液位計接線圖

雷達液位計接線圖供參考：

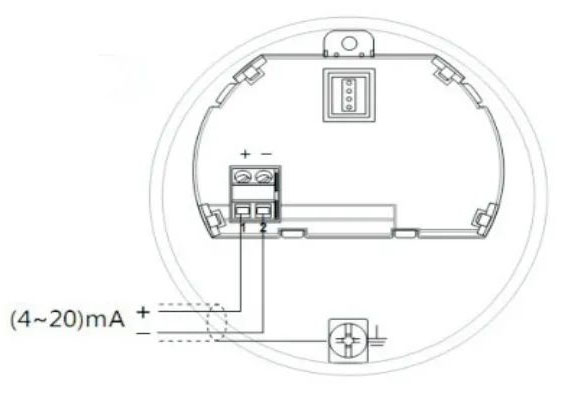

1 24V DC 二線制

24V DC 兩線制接線圖如下：

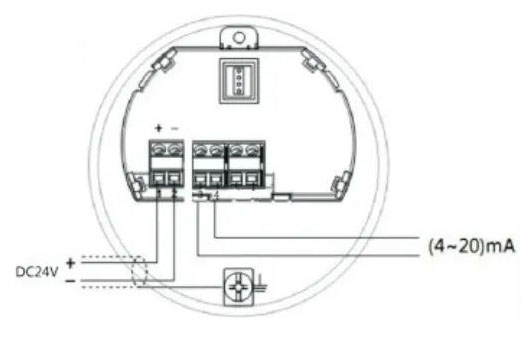

2 24V DC 四線制

24V DC 四線制接線圖如下：

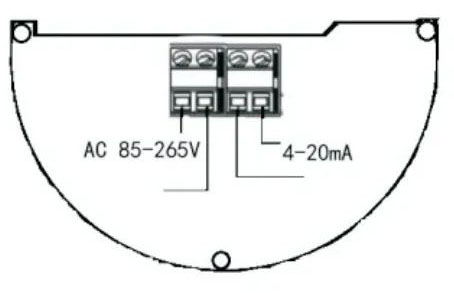

3 220V AC 四線制

220V AC 四線制接線圖如下：

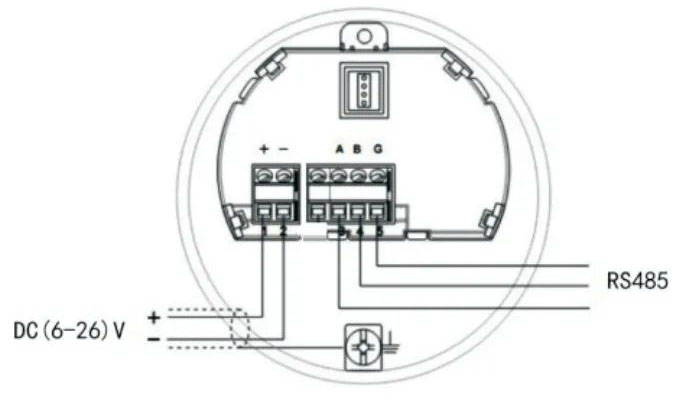

4 24V DC RS485 Modbus

24V DC RS485 Modbus接線圖如下：
